Korrekte Montage der Lager

Korrekte Montage erfordert Fachwissen und Sorgfalt, Sauberkeit und Genauigkeit, sowie das richtige Werkzeug.

Wenn Sie zuvor  den Artikel mit den Tipps »Was Sie bei der Montagevorbereitung für die Lager beachten müssen« gelesen haben, haben Sie für die richtige Vorbereitung des Lagers gesorgt und sind bereit, die Montage durchzuführen.

Montage auf der Welle

Die kleineren Lager können schnell, präzise und sicher mit Hilfe des SKF Werkzeug-Sets für die Montage der Rollenlager TMFT 24 oder TMFT 36 montiert werden. Sie können auch Schlagkappen oder Schlauchansätze verwenden, die Sie selbst angefertigt haben. Sie sollten jedoch niemals direkt auf das Lager schlagen.

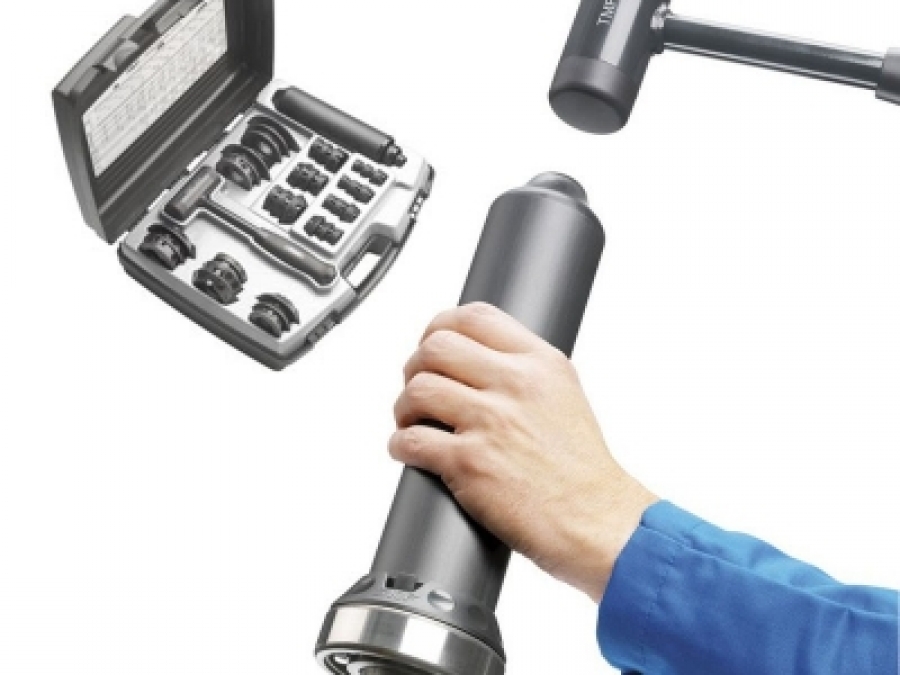

SKF TMFT 36

Wenn Sie eine mechanische oder hydraulische Luftpumpe haben, können Sie damit kleine und mittlere Lager einbauen.

Die Montage von mittleren und großen Lagern ist einfacher, wenn die Lager etwa 80 ° C über der Raumtemperatur erwärmt werden. SKF Induktionsheizgeräte eignen sich ganz besonders zum Erwärmen der Lager. Nach dem Erwärmen sollte das Lager schnell und mit einem Hub an sein Bett angebracht werden,  und es so lange da halten, bis es abkühlt. Beim Arbeiten mit erwärmten Lagern empfiehlt es sich Schutzhandschuhe zu tragen.


Kleine und mittlere Lager mit konischem Loch können mittels Befestigungsmutter und Haken- oder Stanzschlüssel auf das konische Wellenlager geschoben werden. Bei größeren Lagern empfehlen wir den Einsatz von Hydraulikmuttern, und bei noch größeren Lagern den zusätzlichen Einsatz der SKF-Methode mit Öleinspritzung. Um das Öleinspritzverfahren zu implementieren, muss das Wellenlager mit Kanälen und Nuten für den Ölzufuhr und die Verteilung ausgestattet sein.

Montage im Gehäuse

Wenn Sie kleine Lager einbauen, können Sie auch das SKF-Set für TMFT 24 oder TMFT 36 Rollenlager verwenden. Sie können auch Schlagkappen oder selbst hergestellte Schlauchansätze verwenden. Lehnen Sie das Werkzeug auf den äußeren Ring. Sie dürfen niemals direkt auf das Lager schlagen. Eine mechanischen oder Hydraulikpumpe kann Ihnen dabei behilflich sein.


SKF TMFT 24

Um das Lager montieren zu können, ist es manchmal notwendig, das Gehäuse zu erwärmen, insbesondere wenn das Lager größere Abmessungen hat. Im Allgemeinen ist eine geringfügige Erwärmung ausreichend, z.B. mit einer Glühbirne.

Montage von Wälzlagern

Die Lagerringe der Wälzlager werden in der Regel getrennt voneinander montiert. Nach dem Schmieren der Rollen mit Öl oder Fett einen freien Ring und einen Lagerring mit einem Walzenkranz zusammensetzen. Dabei die Welle oder das Gehäuse  leicht drehen. Insbesondere muss darauf geachtet werden, dass der Innen- und das Außenring korrekt ausgerichtet sind. Hier kann Ihnen der Führungshülse behilflich sein.

Montage von Kugellagern mit Schrägkontakt und von  Konuslagern

Die Montage von Kugellagern mit Schrägkontakt und von Konuslagern kann sehr anspruchsvoll sein. In vielen Fällen ist es erforderlich, eine gewisse Luftbarkeit oder Vorspannung der Lagereinheit  einzustellen. Wenn Sie nicht alle Anweisungen und Informationen haben, fragen Sie den Hersteller der Maschine um Rat.

Montage der Lage auf Zugbüchsen

Schieben Sie die Zugbüchse bis zur markierten Stelle auf der Welle. Dabei kann Ihnen behilflich sein den Schlitz der Buchse zu lösen.  Dann das Lager einbauen, die Mutter anziehen und das Lager auf die Büchse schieben. Lösen Sie erneut die Mutter an der Büchse, montieren Sie die Sicherungsscheibe und ziehen Sie dann die Mutter an der Büchse wieder fest. Schützen Sie die Mutter durch Falten der Lasche der Unterlegscheibe.

Zum Anziehen der Mutter an der Büchse eignen sich SKF Haken- und Schlagschlüssen, sowie das SKF Schlüsselset TMHN 7. Das komplette Schlüssel-Sortiment finden Sie im KATALOG. Die Lager mit einem Lochdurchmesser über 50 mm können einfach und sicher mit der SKF Hydraulikmutter montiert werden.
